无电源背板——半尺寸SBC背板

Advantech 提供完整的半尺寸 SBC 背板及 PCI 背板选择，这些背板均兼容于半尺寸单板计算机。 PCI 半尺寸 SBC 的客户，可以选择单一 PCI 背板或 ISA/PCI 背板；ISA 半尺寸 SBC 的客户则建议选择单一 ISA 背板。 我们也有提供符合客户需求的工业级机壳。

PCI背板系列，对于半尺寸 SBC 背板，研华提供完整的 PCI 背板选择，这些背板均兼容于 PCI 半尺寸 SBC。

PCI-7103，3-slot butterfly half-size BP for 1U chassis

Compatible with PCI-7031DF-S6A1E
Compatible with IPC chassis: IPC-120BP-00XE
Size: 252x 41 mm (9.9″ x 1.6″)
PCI slot: One 32bit/33MHz
PCIe slot: One x4 (with x8 slot)
Segment: 1
3-slot butterfly half-size BP for 1U chassis

详细信息

PCA-6104P4，4槽PCI底板

系统数: 1
尺寸: 110 x 180 mm (4.3”x 7”)
适用机箱: IPC-644, MBPC-641
槽数: 4 PCI
研华可选型号: PCA-6104P4-0B1

详细信息

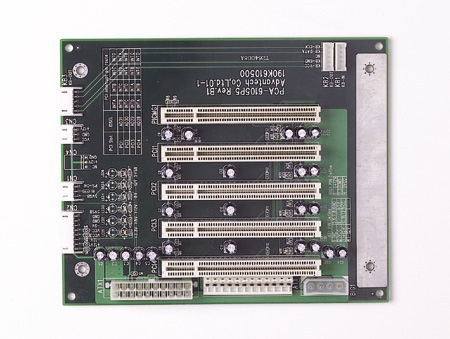

PCA-6105P5，5槽PCI底板

详细信息

ISA背板系列，对于半尺寸 SBC 背板，研华提供完整的 ISA 背板选择，兼容于 ISA 半尺寸插槽式单板计算机

PCA-6104，4槽ISA底板

槽数: 4 ISA
尺寸: 94.7 x 186 mm (3.7”x 7.3”)

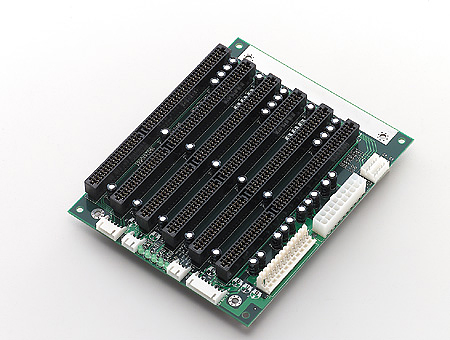

PCA-6106-0B2E,带 6 个 ISA 槽的单系统 6 槽底板

系统数量： 1
槽数：6 ISA
尺寸：142 x 176 mm (55.9” x 69.3”)

详细信息

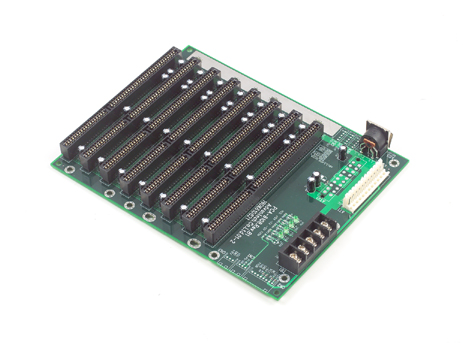

PCA-6108-0B2E，8个ISA槽

系统数：1
槽数：8个ISA槽
尺寸：222 x 171mm (87.4″ x 67.3″)
只适合IPC-6010及商业PC机箱(baby AT Size)

详细信息

PICMG 1.3 SHB背板系列，对于半尺寸 SBC 背板，研华提供完整的 PICMG1.3 SHB 背板选择。

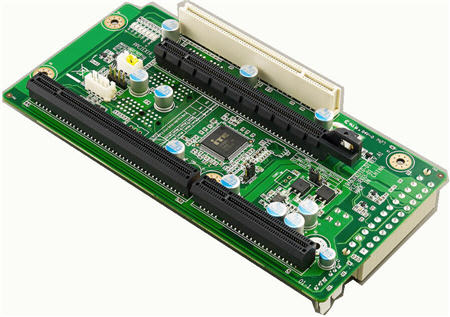

PCE-3B03，PICMG 1.3 Half-size SHB Backplanes

Segments: 1
One CPU Card Slot
PCI Slot: One
PCIe Slot: One x16
Size: 173 x 86.3 mm
Compatible with IPC-3012
Ordering Information: PCE-3B03-01A1E

详细信息

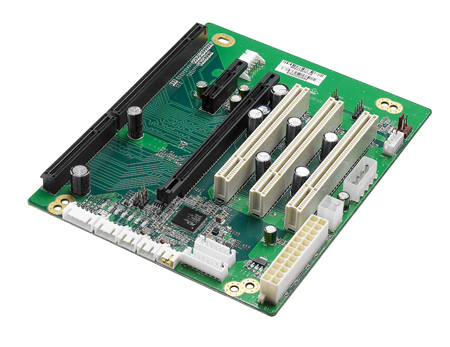

PCE-3B06-03A1E,PICMG 1.3 Half-size SHB Backplanes, Compactible with IPC chassis:? IPC-3026

6 slot backplane for 6-slot chassis
Segments:1
One CPU card slot
PCIe slot: One x16, One x1
PCI slot: Three 32/33
Size: 142 x 176 mm
Compactible with IPC chassis: IPC-6806S, IPC-3026
Ordering information: PCE-3B06-03A1E

详细信息

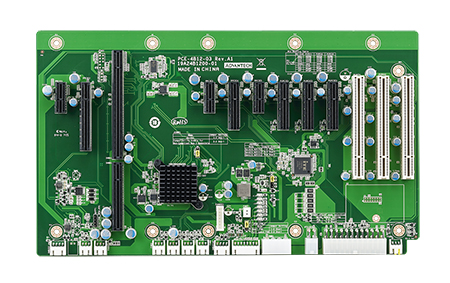

PCE-4B12-03A1E，PICMG 1.3 Half-size Mainstream / Server-grade Backplanes

12-slot backplane for 14-slot half-sized chassis
Ordering information: PCE-4B12-03A1E
Compatible with IPC chassis: ACP-4020
Size: 315 x 185 mm
PCI slot: Three 32 bit/33MHz
PCIe slot: One x8, Four x4, Three x1
One CPU card slot
Segments:1

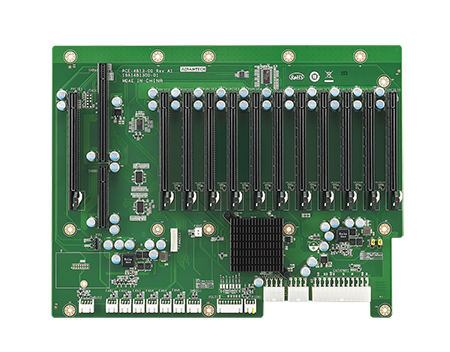

PCE-4B13-00A1E，PICMG 1.3 Half-size Mainstream / Server-grade Backplanes

13-slot backplane for 14-slot half-sized chassis
Segments: 1
One CPU card slot
PCIe slot: One x8, Eleven x4
Size: 315 x 243.84 mm
PCI slot: N/A
Compatible with IPC chassis: ACP-4020
Ordering information: PCE-4B13-00A1E

详细信息
