  • 基于PC104或SOC标准核心板的ODM系统定制

    ODM分类目录

    1.欧式接插,前出线,可插拔车载设备模块系列

    1.1.基于PC104核心板的CPU模块

    1.2.基于SOM核心板的可插拔设备模块系列

    1.3.IO参数采集模块

    1.4.车载机箱模块

    2.基于PC104核心板的BOX坚固PC系列

    2.1.M12航插通讯系列

    2.2.振动、位移信号采集系列

    3.基于PCM核心板的便携设备系列

    1.欧式接插,前出线,可插拔车载设备模块系列

    系统核心模块采用研华PC104模块为核心板,通过欧式接插模式,和机箱配套,接口前出线设计,可插拔。系统接插件全部使用德国EPT端子,稳定可靠。系统在交通运输行业成功应用,实际装机上万片。

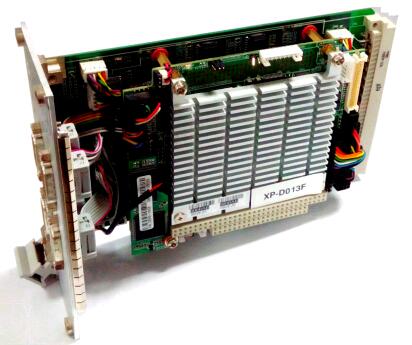

    1.1.基于PC104核心板的CPU模块

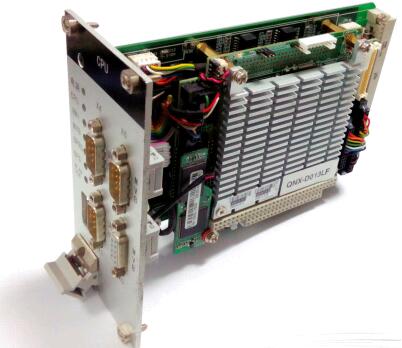

    odm1odm2

    系统说明:系统整体可以实现灵活装配、CPU双冗余、车载抗震等特性。系统通讯接口可以选配以太网、MVB、CAN、RS232或485总线。

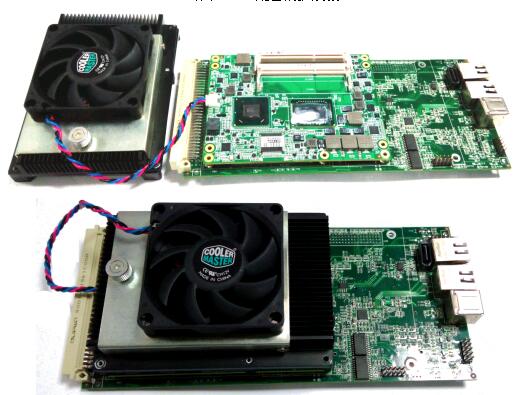

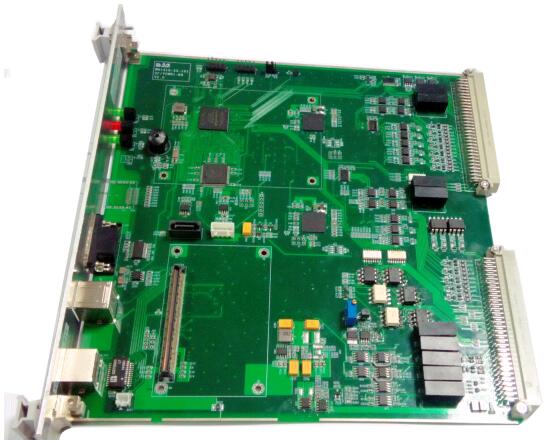

    1.2.基于SOM核心板的可插拔设备模块系列

    odm3

    研华SOM配套的扩展板

    odm4

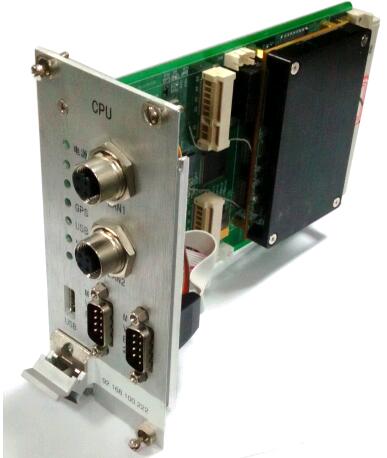

    odm5

    说明:系统采用SOM板+扩展板架构,帮助客户快速定制。WinCE、Linux、QNX系统可选。

    1.3.IO参数采集模块

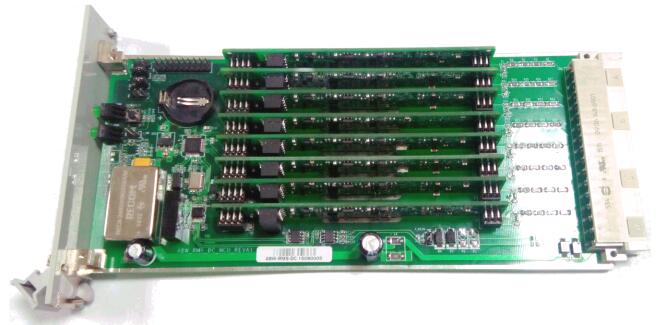

    odm6

    模拟量采集卡

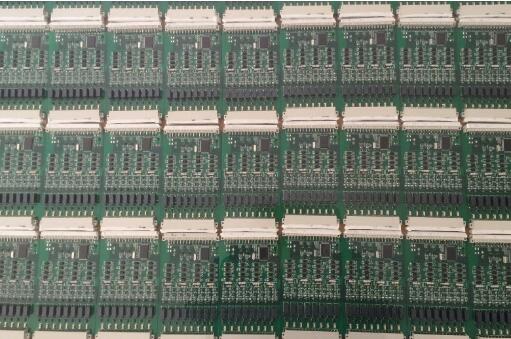

    odm7

    状态量采集卡

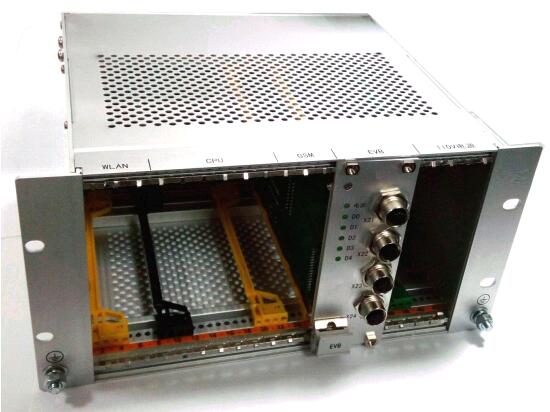

    1.4.车载机箱模块

    采用坚固而封闭的机箱设计,采用M12总线口,EPT接插件,具有优良的EMC防护性能,使得设备能够适应严酷而危险的环境。

    odm8

    2.基于PC104核心板的BOX坚固PC系列

    系统采用研华核心板,接口丰富MVB、RS485/232、以太网、CAN总线接口,QNX实时系统,抗震设计,M12车载航插接口,采用定制QNX系统。

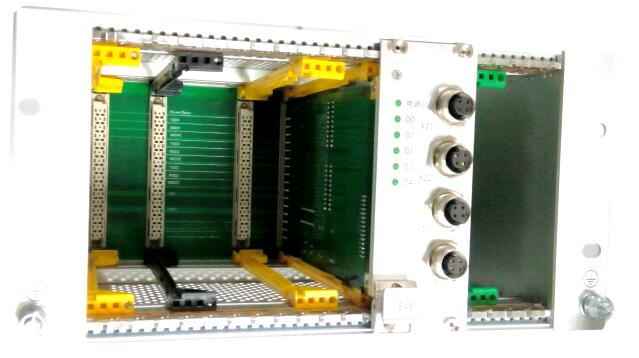

    odm9

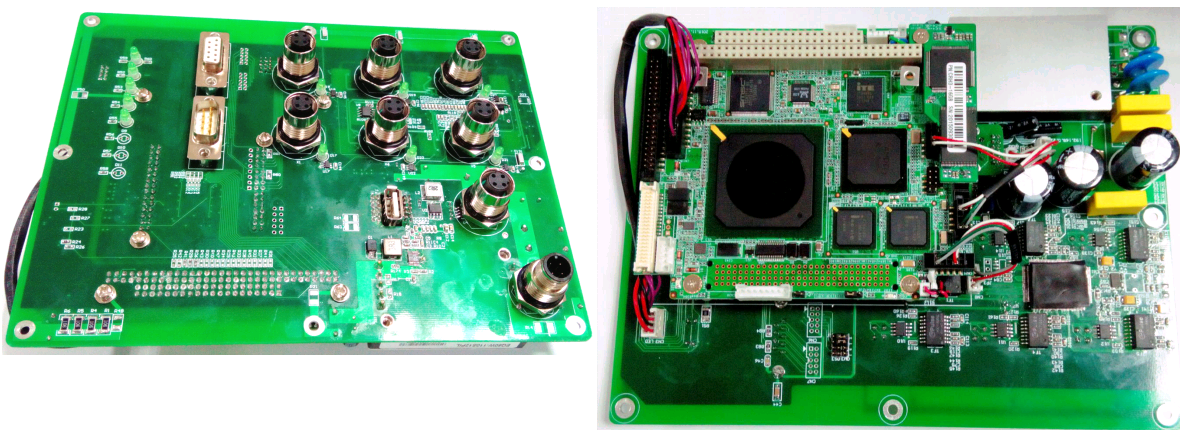

    2.1.M12航插通讯系列

    odm11

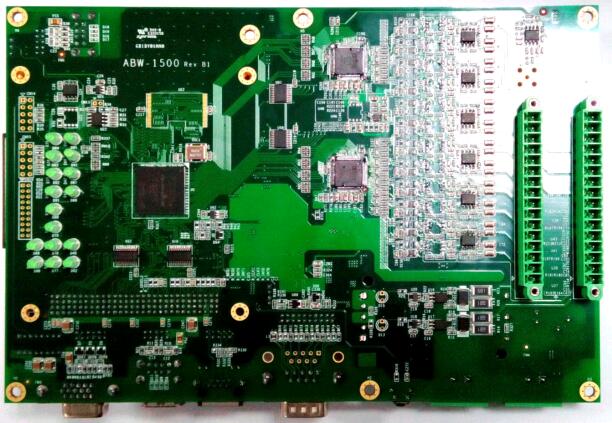

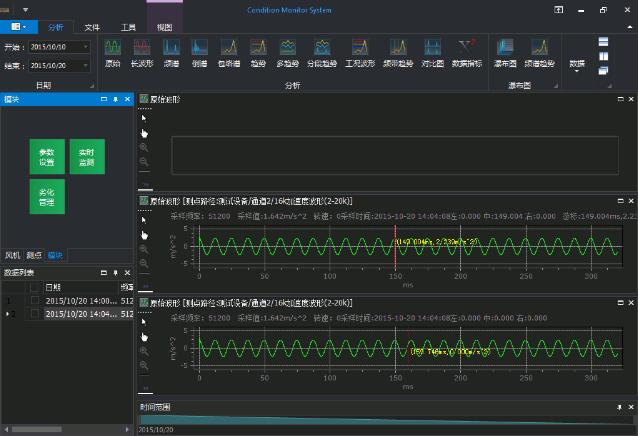

    2.2.振动、位移信号采集系列

    产品已经成功运用到金风科技风力发电风机振动监测系统,采用研华PCM3363核心板,FPGA扩展振动信号接口。XPE操作系统。

    odm11

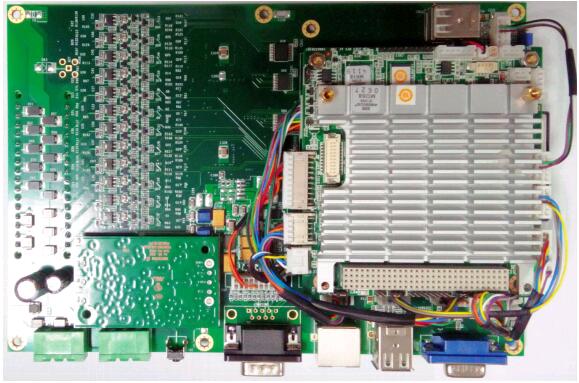

    odm12

    odm13

    oem1

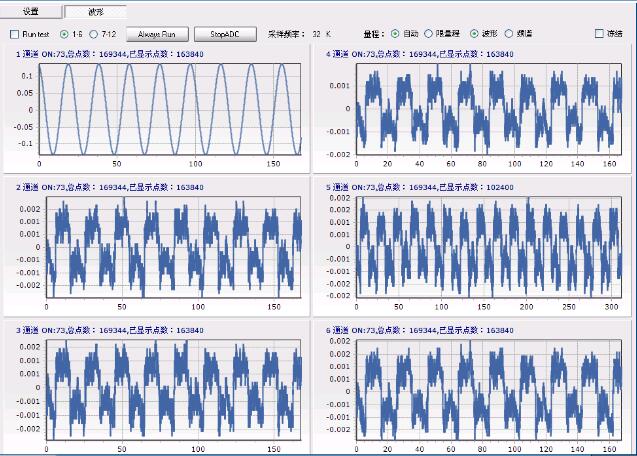

    oem2

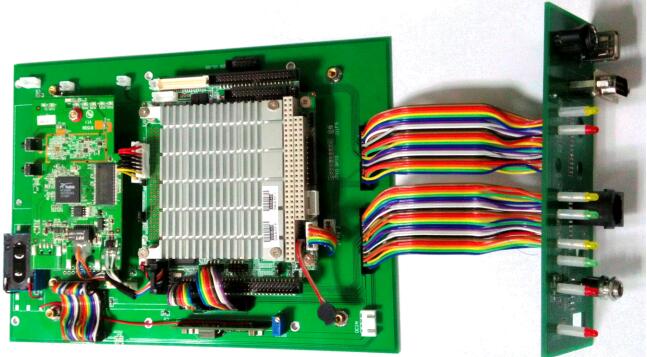

    3.基于PCM核心板的便携设备系列

    odm15

    odm16

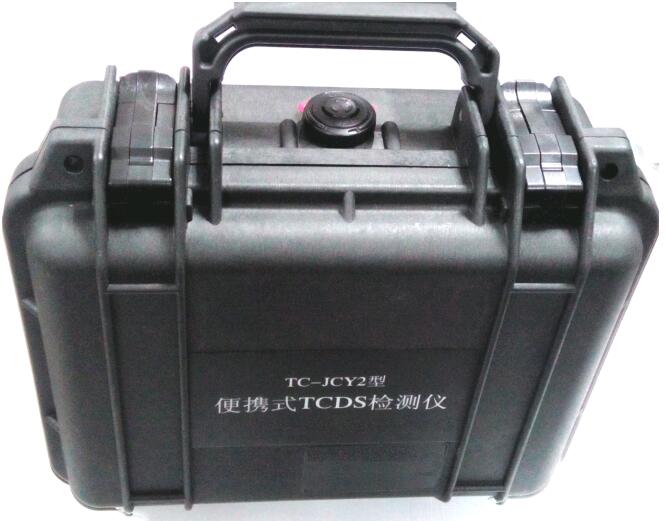

    odm17

    说明:根据客户要求,通过研华标准核心板,定制开发扩展板的模式,快速ODM,实现具备无线通讯、定位、数据采集、触摸展示功能的便携式设备。该设备已经量产,深受客户的喜爱。
