  • 城市应急平台及融合通信平台建设方案

    需求分析

    1.1业务现状与问题

    近年来,城市应急管理体系日趋完善,突发事件预防与处置能力不断加强,但由于应急管理部门由安监、地震、应急办等部门转隶组成,现有的各信息化系统尚未有效融合,其中在系统的覆盖面、融合深度和应用程度有待进一步拓展,还不能完全适应应急管理发展的需求,主要存在以下问题:

    • 扁平化指挥调度难

    当前市应急局待建和已建设视频会议系统,有待实现互联互通,然而视频会议、视频监控、移动通讯系统跨网络、跨区域独立建设,导致上下级指挥中心、相关部门、救援现场等音视频资源统一调度困难,难以实现扁平化指挥调度。

    • 跨系统跨设备融合难

    应急通信涉及公网电话、卫星电话、集群终端等通信设备,各系统相互独立,且多厂家、多种类、多型号,在交互协作时无法实现互连通讯,大大降低协作效率。

    • 视频调度与实战应用脱节

    现有音视频资源调度步骤繁琐,融合协同困难,无法实现基于GIS地图一键调度,不能满足应急指挥实战需求。

    • 统一管理运维难

    常规时、特殊时涉及通信设备、平台较多,缺乏统一管理机制,无法保障应急指挥中心在“常规”、“特殊”不同阶段的安全运转。

    1.2业务需求

    城市应急局融合通信系统需要统一接入本级市委办局音视频资源及调度系统,实现指令上传下达;支持区政府指挥中心复用城市应急局融合通信系统,横向接入多个所有市政府组成部门,先对接部门包括交通、住建、公安、消防、水利、环境监测、卫生、市场监管、规划局、城管共10个委办局及市政府办公室的相关音视频资源及调度系统;通过整合纵向各级应急局及横向相关委办局音视频资源,实现应急指挥调度过程的可视指挥、上传下达、移动接入,满足平时和战时的业务管理需求。

    1.2.1突发事件处置需求

    在安全生产事故、自然灾害等应急突发事件如发生时,通过现场人员的信息反馈(包括语音、图像、位置信息及其他必要的数据采集等),同时也需将周边区域内的人员部署、位置分布等相关信息综合提供到应急指挥中心。处置过程中通过协同会商,实现与自然资源、公安、气象等相关部门的互联互通,开展突发事件应急指挥调度,实现指令上传下达。重特大突发事件应对时,启动联合办公、联合应对机制,各相关部门进驻综合应急指挥大厅,共同开展事件应对,辅助决策。

    1.2.2重要任务保障需求

    在大型活动安保等重要任务保障执行过程,需要对突发事件进行快速反应,及时指挥决策。通过可视化部署和指挥调度,综合集成视频会议、远程监控、图像传输等应用功能,在突发事件发生时,远程调度所有相关资源,为统一部署各项应急对策提供依据,然后配合总体应急预案进行远程指挥,向各职能部门派发处理指令,最大限度提升应急管理部门的应急处置决策效率和指挥调度能力。

    1.2.3日常会商培训需求

    应急管理日常工作中,重点工作包括应急管理体系建设、应急演练、案例复盘推演等,需构建上下贯通的视频会商系统,提供日常人才培养培训、定期会议预约、智能考勤等功能,对培训演练过程中存在的问题进行分析总结,达到完善应急指挥信息系统、保障应急通信畅通效果。

    1.3系统需求

    1.3.1终端接入需求

    为满足应急指挥融合调度需求,系统支持各类应急指挥终端接入,包括固定/移动监控设备、语音通讯设备、会议会商终端等,实现各类设备统一管理调度。主要包括:

    固定监控设备:相关单位、行业固定视频监控资源,如卡口监控资源接入;

    移动监控设备:4G/5G专网单兵、智能AR眼镜、智能安全帽、无人机、4G/5G/专网布控球、移动车载等设备,获取现场视频图像资源;

    语音通讯设备:公安和消防350M数字集群系统、PSTN电话、IP电话、4G/5G专网单兵等语音通讯设备;

    会议终端设备:视频会议终端、可视电话终端、手机APP软终端等。

    1.3.2音频调度需求

    破坏性自然灾害通常会导致公网毁坏中断,且森林草原、泥石流、洪涝等灾害多发区网络资源等基础建设条件较差,应急语音通信可不受公网阻断的限制,能够及时、准确、畅通地传递一手信息,是指挥抢险救灾的核心基础能力。依托语音通信技术可以在抢险救灾过程中实时上报现场信息、快速下达决策指令,可用于紧急状态下的应急指挥、协调,能够争取救援的宝贵时间,避免造成重大损失,更可以提高应急管理部门及其主要职能机关的应变能力、反应速度。音频调度应支持SIP、G.711多类型底层协议融合,支持对市话、手机、专网电话、宽/窄带集群、对讲机等资源的统一调度,支持基本的操作包括呼叫、接听、挂断、监听等功能。

    1.3.3视频调度需求

    应急指挥过程中,指挥中心需及时了解现场情况,将现场视频资源实时接入到应急指挥调度系统,供指挥中心专家或领导了解现场的实时动态;能够及时调取相关单位及相关行业公安、雪亮工程、交通、水利、气象等突发事件关联视频资源,提供科学精准的研判依据。视频调度需实现各职能部门的固定视频监控资源、视频会议终端、4G/5G/专网单兵、4G/5G/专网布控球、无人机、车载设备等指挥现场移动视频资源的融合,满足应急“可视化”指挥需求。系统支持一键预案调度、多级调度、跨级调度等多种视频资源调度方式,支持在调度过程中对各类视频进行提前预览,确保调度的准确性和视频效果。

    1.3.4GIS调度需求

    在突发事件发生时,如何快速、及时、高效地应对和处置突发事件、重大事故,最大程度地防止和减少各类突发事件、重大事故造成的经济损失和人员伤亡,对于系统融合调度能力及调度操作的便捷性提出了很高的要求,应急指挥调度系统需具备GIS调度能力,依托地图迅速反应,通过地图拉框等方式,实现多种类型设备的一键融合调度,实现信息的快速、高效的汇集,保障信息的时效性,利于上级部门作出决策。

    1.3.5即时通讯需求

    平时为满足应急管理工作沟通需求,系统需提供“文字、图片、文件、短视频传输”等即时通讯能力;战时应急处置过程中,为支撑实现灾害现场信息快传及中心任务派发,系统需提供“音频通话、视频通话、消息传输、文件传输”等即时通讯能力。

    1.3.6会议会商需求

    在平时工作中,会议调度系统作为辅助手段实现日常工作的会议管理;在战时指挥调度过程中,需依托会议系统实现指挥中心与现场的协同会商,在指挥调度时能及时切换现场的信息并及时下达指令,实现高效的指挥调度。

    1.3.7调度录播需求

    为保障应急突出事件处理过程的可追溯性,系统需支持音视频录播功能,将调度内容进行实时录制和存储,支持实时录制系统的各类视频图像,支持会议过程的直播和会后的点播,便于事件的复盘推演及会后评估学习。

    1.3.8运维管理需求

    平时、战时涉及通信设备、平台系统较多,缺乏统一管理机制,无法保障应急指挥中心在“平”、“战”不同阶段的安全运转。需建立规范化运维管理知识体系,指导运行维护和服务工作按照既定服务目标开展,保障运维管理工作的规范化和体系化。提供设备管理(注册管理、状态显示)、平台管理、网络管理等模块,实现统一运维,保障接入设备与系统整体正常运行。

    架构设计

    2.1系统架构

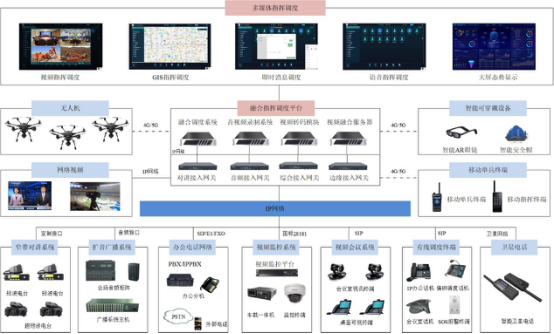

    应急指挥视频调度系统包含终端接入层、网络传输层、调度支撑层、应用展现层。终端接入层包含各类应急端设备,如会议会商终端、固定/移动视频监控终端(4G/5G/专网单兵、4G/5G/专网布控球、无人机、AR眼镜、智能安全帽、卫星电话)、电话、集群等语音通讯设备;各种调度终端通过指挥信息网及无线通信、电子政务外网、卫星等扩展网络接入应急指挥调度平台。

    应急指挥视频调度系统架构如下图1所示。

    系统架构

    调度支撑层提供调度的基础支撑能力。包括会议会商、视频融合、音视频录制、网络设备等基础软硬件资源,以组件服务的方式,提供调度终端接入服务、系统对接服务、多媒体调度服务、会议管理服务、地图服务、即时通信服务、调度录播等服务。

    应用展现层通过调用支撑层服务接口,实现视频调度、语音调度、GIS调度、会议调度,提供会议与监控、视频与音频融合调度能力,支持图上圈选、一键会议、位置信息实时显示等功能,支撑现场和指挥中心前后方应急指挥调度。

    调度维护模块提供设备管理(注册管理、状态显示)、平台管理、网络管理等功能,保障应急指挥中心“平”、“战”不同阶段安全运转。

    2.2应用架构

    应急指挥视频调度系统的应用架构如下图2所示。包括业务应用层、调度支撑层。

    应用架构图

    业务应用层包括音频调度、视频调度、会议调度、GIS调度、应急指挥调度体系管理及调度维护。其中,音频调度提供音频资源管理、通话记录查询以及单呼、组呼、监控、保持等音频调度功能,实现语音融合“一键式”调度;视频调度提供视频资源管理、视频预览、录像回放、图片查询、视频分享等调度功能,实现各类视频资源的融合,满足应急“可视化”指挥需求;会议调度实现各类监控资源入会,实现指挥中心与现场或各部门的协同会商;GIS调度提供图上调度核心能力,实现基于地图的各类资源的融合调度,实现指挥中心WEB端与应急现场双向音视频通讯。

    应急指挥调度体系管理提供调度系统通讯录管理及群组管理功能。调度维护提供业务管理、平台管理、设备管理、网络管理、安全管理、标准管理等功能,实现调度系统的统一运维,保障接入设备与系统整体正常运行。

    调度支撑层包括媒体组件层和终端接入层,媒体组件层基于视频监控组件、会议管理组件、融合通信组件,提供资源服务目录、媒体调度、事件接收、存储接入、设备管理、调度录播等服务;终端接入层实现行业固定视频监控资源及应急现场无人机、4G/5G/专网布控球、移动车载等视频设备接入,实现会议会商终端、音频通讯设备的接入。

    2.3部署架构

    应急指挥融合调度系统的部署架构如下图3所示。

    部署架构图

    接口,实现与上级应急指挥调度系统及下级应急指挥调度系统的互联,可按需实现信息直接、跨级扁平调度。

    应急指挥融合调度系统实现本级音视频资源的统一接入及管理调度,实现本级跨网已建视频监控、视频会议、音频通信系统的对接;通过本级应急指挥调度平台,实现多业务音视频资源的融合汇聚。通过部署视频联网网关,实现应急厅相关单位森林消防、消防救援等视频资源的接入,实现本级跨网域相关单位危化品、尾矿、非煤,及相关行业公安、雪亮、气象、水利等已建视频监控系统的级联;通过部署移动接入网关,实现灾害事故现场无人机、单兵、布控球等视频资源接入;通过部署综合音频接入网关,实现与已建办公电话/市话系统、数字会议系统、无线集群通信系统的互通,实现本级双向语音能力设备的接入;通过SIP网关服务器,实现视频会议软终端的接入与通信,满足应急现场移动指挥需求;通过部署调度过程录播服务器提供调度内容实时录制和存储服务。应急指挥调度平台支持已建跨网域视频会议系统的接入,支持监控入会,满足可视化指挥需求。应急指挥调度平台可直接调用视频监控、视频会商、音频通讯系统资源,并通过应急指挥大厅的大屏显控系统,可将需要的远端视频和GIS界面推送至大屏,实现图上调度,融合指挥。

    应急指挥融合调度系统提供统一开放接口,实现与上级应急指挥调度系统及下级应急指挥调度系统的互联,可按需实现信息直接、跨级扁平调度。

    建设方案

    3.1应急管理业务平台

    3.1.1综合值守系统

    实现省部级值班值守系统的接入,并对现有功能进行扩展,在满足同时接报多起突发事件信息的需要的同时,实现信息接入、专题报告、事件提醒、信息送审、领导批示、进展反馈、过程汇总和事件归档等功能。

    3.1.1.1 信息初报

    突发事件发生时,首报单位在系统中填报信息,包括事件类型、事发时间、事发地点、伤亡情况、现场信息(视频、图片)、本单位拟办意见等信息。首报单位向应急管理局上报突发事件信息时,相关部门同步接收信息。

    3.1.1.2 事件提醒

    当有下级单位信息到达时,立即自动启动紧急警报蜂鸣提示,提示值班室工作人员注意有新信息需要办理。根据紧急级别启动不同的报警形式,确定报警通知范围。

    提醒方式:

    1)网页的消息提示(或浮动菜单)

    2)短信(根据事件提醒类别进行不同频率的提醒)

    3)声音,如警铃声

    3.1.1.3 信息送审

    事件初报信息往往较模糊,报送部门避重就轻,应急管理局要做好研判和信息审核工作,汇总分析有关部门、单位的会商意见,确定事件的类型、级别等重要信息,形成送审拟办意见,报送相关领导, 同时提供部门会商意见、相关预案。

    3.1.1.4 领导批示

    事件信息报送相关领导后,领导可根据拟办意见、会商意见及相关预案进行批示。对于续报的信息,领导可继续在首报信息页面看到续报内容,并做出最新批示。领导批示需支持批示模版,支持事件树和在批示等内容。

    3.1.1.5 进展反馈

    事件如有新的进展,牵头部门和县区应及时进行跟踪续报,续报相关流程按初报程序进行,如事件级别性质发生变化,应调整应急预案、拟办意见等,进行二次会商上报。

    3.1.1.6 过程汇总

    将突发事件的初报、相关单位接收到信息时反馈、拟办意见以及信息处理过程等信息,以时间轴的方式直观展示。

    3.1.1.7 事件归档

    系统对同一事件的所有接报信息进行合并归档处理,以首报信息为主进行接报信息关联管理,建立突发事件信息处理档案,为后续事件调查提供依据。

    3.1.2指挥体系管理系统

    根据地方应急管理体系和应急响应职责,结合事故灾害类型和应急预案,智能关联相关应急处置人员,建立应急指挥人员专业通讯群组,实现快速查询、一键通讯。主要包群组管理、人员信息管理和一键通讯等功能。

    3.1.2.1 群组管理

    为应急指挥体系建立群组,包括应急指挥部、应急救援组、危险控制组、警戒保卫组、物资保障组、医疗救护组、调查评估组等诸多群组。系统可以进行新增群组、修改群组、删除群组和查找群组功能。

    3.1.2.2 人员信息管理

    系统维护应急指挥体系的人员组成,用户可以录入人员的基本信息和联系方式信息等,可以选择将人员按照行政区划和职能部门进行分组,也可以加入或者离开自定义群组。

    3.1.2.3 一键通信

    用户可对需要联系的人员进行一键通信,包括在线拨打电话和发送短信。系统支持对多个人员进行群发短信。

    3.1.3应急预案系统

    按照自然灾害、事故灾难、公共卫生事件和社会安全四大类别, 做到总体应急预案、专项预案、部门预案和下属地方政府预案事前储备。基于应急预案模型,实现应急预案编制,当发生突发事件时,提供快速灵活的操作和预案模糊匹配分析,储备预案的及时调用,有助于提高对预案内容的检索效率,帮助应急相关人员快速定位所需查看内容;有助提高预案编制和预案备案的管理水平,有助于应急处置方案编制的效率和方案的可用性。

    3.1.3.1 预案维护

    支持突发事件总体应急预案、专项应急预案、部门预案的分类管理,包括对预案的添加、修改、删除、下载等功能。

    3.1.3.2 预案编制

    实现应急文本预案的在线编辑,支持 Word 类型的预案文本在线打开、编辑和保存等功能。

    3.1.3.3 预案报备

    下级应急局、有关部门将本单位制作发布后的预案在系统中进行备案,系统提供备案信息的查询、浏览等功能。

    3.1.3.4 预案检索

    支持通过按照预案不同级别、不同类型、适用范围等进行检索。

    3.1.4辅助决策一张图

    系统可基于WEB 方 式实现空间数据可视化、应急基础数据的可视化表现,直观地反映了突发事件周边的地形地貌、保护目标和危险源以及救援队伍的分布,便于领导在应急中掌握事发态势,优化资源配置,制定救援方案。

    3.1.4.1 地图管理

    实现视图控制(如放大、缩小、漫游、全景图)、图例控制、地图量算(如坐标量算、长度量算)等功能。

    3.1.4.2 空间可视化

    提供基础地理信息的矢量数据、影像数据等各类空间数据的图形化显示,实现基于高德地图的 2.5 维城市地图渲染,为数据提供一个综合的展现和分析操作平台。

    3.1.4.3 事件定位

    支持事件的在线标注和自动定位功能。系统可跟进突发事件的发生位置,自动匹配该位置的地理坐标,实现自动定位。也可以有人工根据发生位置的报告,在线标注。事件定位后,可弹出气泡,显示事件的基本信息。

    3.1.4.4 资源分析

    以突发事件事发地为中心,根据突发事件相关信息,实现基于事件影响范围的资源分析。用户可指定分析半径和需要分析的资源情况,系统提供应急物资、救援队伍、避难场所等应急资源的分析和检索。系统计算分析结果,弹出结果列表,用户选择结果查看,系统自动导航到该资源所在位置,并显示详细信息。

    3.1.4.5 风险分析

    以突发事件事发地为中心,根据突发事件相关信息分析事发地周围影响范围内的危险源等分布情况。用户可指定分析半径,对周边危险源进行分析,系统可以列表形式在地图上展示分析结果,用户选择分析记录,系统自动定位到该危险源或防护目标,并显示详细信息。

    3.1.4.6 危险源分布

    实现区域危险源的分布展示与管理,用户可查看区域危险源分布状态和危险源分类数量,查看危险源的位置信息和详细信息等。危险源包括一般危险源和重大危险源,对于重大危险源,系统还支持视频监控的接入和实时监测数据的接入与展现。

    3.1.4.7 资源分布

    分类汇总和管理各类应急物资、救援队伍、避难场所等数据,掌握资源数量、管理单位、联系方式、位置分布等,实现应急资源在GIS 地图上的自动定位和综合展示。

    3.1.5指挥调度系统

    以事件为驱动,辅助应急处置人员了解突发事件发生、发展状况, 通盘掌握事件处置情况。部署和调度相关的人员和资源,实时动态视频接入、在线视频会商、现场情况的实时回传,跟踪事件处置进展, 创建并分发任务,协调任务执行的过程中出现的问题,并进一步采取相应的措施。最终实现协同指挥、有序调度和有效监督,提高事件处置效率。

    3.1.5.1 远程会商

    基于应急管理机构信息,可快速获取应急事件相关的领导机构、专业部门、应急救援人员及应急专家等信息,通过 PC 电脑或移动手机快速进行一对一、一对多及多对多方式的音视频呼叫。系统支持视频模式、指挥调度模式和语音模式,支持双屏通讯、四屏通讯、六屏通讯和自定义分屏通讯模式。

    3.1.5.2 现场管理

    应急现场人员通过移动应急系统,采集现场信息,并通过移动终端传送到指挥平台。现场信息包括文字信息、图片信息、小视频等。指挥坐席人员可以查看现场相关信息,并可对现场人员作业情况进行监控和指导。

    3.1.5.3 扁平化指挥

    基于 GIS 系统,根据管理权限分配,相关领导可以通过单选、框选等多种方式直接和一个或多个应急人员进行一对一、一对多或多对多的视频呼叫及信息交互,通过看“图”说“话”,将指挥调度所需的人、事、物等各要素置于地图之上的明处,将静态个体置于动态全局当中,使指挥系统通过信息技术手段打破了行政层级,实现了横向指挥到面、纵向指挥到点的可视扁平化指挥,从而全面提升指挥中心扁平指挥、精确处置、综合作战的水平。

    可在图上对每一个不同的类型的设备进行指挥调度操作,实现精准指挥;

    通过框选、点选等方式在地图上选择操作设备;

    支持对现场应急人员发起一对一、一对多或多对多的音视频呼叫;

    3.1.6资源管理系统

    在建立应急资源数据库的基础上,实施对专业队伍、救援专家、储备物资、救援装备和医疗救护等应急资源的动态管理。在突发重大事件时,应急指挥人员通过应急平台,迅速调集救援资源进行有效的救援,为应急指挥调度提供保障。

    按照应急资源分级管理的原则,将应急资源以数字化方式保存。具备对应急资源的统一调度、跟踪、当前状态查询。同时,在查询某类应急资源的时候能够同时显示关联应急资源,方便指挥人员做出更优决策。系统要与基础地理信息平台连接。

    3.1.6.1 应急专家

    将专家信息进行集中管理,提供专家信息的填报、修改、删除、检索、查看等功能。可按照专家信息填报模版对专家数据进行内容添加。可按照专家所属区域、专业领域、专家级别,实现专家信息的维护管理,支持数据批量更新;对专家信息按名称、专业领域进行过滤检索,并支持模糊查询。

    3.1.6.2 应急物资

    实现应急局本级政府、下级政府和单位对应急物资(包括储备场所和生产企业)的分类管理;基于地图,按照应急物资类型、行政区划等条件对应急物资进行分析与展示。用户可以查看物资在地图上的分布,点击物资图标,可以查看物资的详细储备情况。

    3.1.6.3 应急队伍

    实现应急局本级政府、下级政府和单位对应急队伍的分类管理; 基于地图,按照应急队伍类型、行政区划等条件对应急队伍进行分析与展示。

    3.1.6.4 避难场所

    紧急情况更为直观的了解避难场所信息,便于及时组织疏散和救援。系统支持信息查询功能,通过避难场所信息表查询详细信息,并基于地理信息定位显示,同时也可以直接在地图上显示全部避难场所信息。

    3.1.6.5 重大危险源

    依据应急信息资源分类编码标准,按照危险源的不同分类、管辖单位等实现维护管理;满足下级政府和单位的数据管理。基于地图, 按照危险源类型、行政区划等条件对危险源进行分析与展示;按照危险源类型、行政区划等条件对危险源进行多维统计分析。

    突发事件重大危险源涉及自然灾害、事故灾难、公共卫生、社会安全四大类危险源(含风险隐患)。

    危险源信息的更新和维护均由重大危险源主管部门定期进行;各单位之间重大危险源信息的共享由系统统一进行资源授权。

    重大危险源的信息包括属性信息和地理位置信息、扩展信息等部分。

    属性信息主要指名称、类型、所属行政区划、所属单位、详细地址、等级、负责人、联系方式等基本信息;

    地理位置信息主要指重大危险源所在地的具体经、纬度,一般以地理图层形式存储;

    重大危险源扩展信息指不同类型的重大危险源特有的信息。

    3.1.7应用支撑系统

    物联网的各种应用数据分布存储在APP、云计算平台、大数据平台以及各业务应用平台中进行计算和分析,各类业务应用会涉及公民个人隐私、企业业务信

    3.1.7.1 基础配置管理

    数据字典管理:对系统中的字典项和字典值进行管理;

    组织机构管理:按照使用部门的行政组织机构进行分单位;组织机构以树形列表的方式展示组织机构之间的从属、并列关系;组织机构可以设置其部门负责人,负责人可以有多个。

    机构人员管理:对应急机构中的人员进行管理;

    上下文配置管理:为了保持系统的高可扩展性,系统采用上下文配置对不同子系统进行管理。

    3.1.7.2 系统权限管理

    用户管理:对系统用户基本信息进行管理;用户必须设置其英文的用户名、密码,用来登录系统;用户信息还包括有姓名、联系方式、状态、办公地点、办公电话等;管理员有权限增加使用的用户,用户本人可以修改本人的信息;管理员可以直接停用指定用户的账号。

    角色管理:对系统角色信息进行管理,用户可以分配不同角色; 角色为一组权限的集合,一个角色可以设置给多个用户或者组织;

    权限管理:为角色分配权限,进行用户授权控权管理;权限有数据权限和功能权限之分,数据权限指的是查看数据记录的权限; 功能权限指的是使用系统提供功能的权限,两者相辅相成;数据权限只对指定的功能模块设置;组织下的人员继承组织所拥有的权限;一个人有多个角色时,所拥有的权限为多个角色的权限之和。

    3.1.7.3 安全策略管理

    审计管理:对系统中重要的服务进行审计管理,包括审计策略和审计日志管理;

    日志管理:系统对操作进行日志记录;系统运行时,当前用户可以看到自己对系统的操作日志,如果管理员,则可以查看到所有用户的操作日志。

    3.1.8移动单兵系统

    移动单兵系统支持让应急管理用户通过单兵终端对突发事件进行采集、接报事件、处置事件,进行视频会商、查找通讯录、查看值班信息和应急预案等,也可以为现场指挥人员提供基于“一张图”的决策支持能力,供决策领导者通过移动端全面了解、掌握突发事件相关的应急数据资源,帮助用户进行科学决策、有效应对和决策指挥。

    3.1.8.1 事件接报

    系统自动接收突发事件报告,并以事件列表形式张氏,支持事件定位和检索功能,用户可查看事件详细信息。

    3.1.8.2 现场采集

    系统支持现场信息的采集,包括现场视频、现场音频和文字材料的整理, 可直接发送给指挥中心,协助指挥中心进行分析研判。

    3.1.8.3 通讯检索

    按人员所属机构来组织人员通讯信息,包含姓名、单位、职务、座机、手机等信息,支持姓名的模糊检索,手机、座机的号码模糊检索。

    3.1.8.4 视频会商

    可在 4G/5G 或WiFi 网络的覆盖范围内,发起或接收多方语音会商和视频

    会商。现场应急人员可以接收指挥中心发送的实时会商请求,可以将现场信息汇报给指挥中心。

    3.1.8.5 实时定位

    现场人员手持移动单兵,系统自动采集单兵设备的实时位置,并将位置回传给指挥平台。平台端可同步查看当前移动单位的运行轨迹。

    3.1.8.6 系统设置

    实现对系统的基础设置,包括登录设置、退出系统、修改用户密码等。

    3.2融合通信

    应急指挥视频调度系统为指挥调度专用系统,与视频会议系统相对独立。相关视频终端原则上部署在指挥大厅或值班室。在调度指挥时能够统一使用各类音视频资源。

    3.2.1视频监控平台对接

    应急指挥视频调度系统可通过视频融合服务器实现和各级指挥中心的视频监控平台对接,实现通过指挥控制台台任意调看视频监控资源,并可把视频监控图像推送到视频会商室或移动单兵预览。

    视频监控系统对接方式支持GB/T 28181、RTSP等标准协议。

    3.2.2视频会议系统对接

    应急指挥视频调度系统可实现和各级指挥中心的视频会议系统的对接,实现应急指挥视频调度系统下得各种终端(如指挥控制台、桌面式可视终端、移动单兵、车载终端、AR眼镜、智能安全帽、无人机等)均可加入到现有视频会议召开的会议中。

    第三方视频会议系统对接方式支持标准SIP协议或背靠背方式。

    3.2.3短波/超短波/微波对接

    应急指挥视频调度系统可通过电台接入网关实现和各级指挥中心的短波、超短波电台对接,实现通过指挥控制台、桌面式可视终端、移动单兵、车载终端等设备和短波/超短波电台的互联互通、混合对讲。

    3.2.4卫星电话网络对接

    应急指挥视频调度系统可通过综合接入网关实现和卫星电话网络的对接,实现通过指挥控制台快捷呼叫卫星电话号码,并可把卫星电话拉入到会议中参会。

    3.2.5办公电话网络对接

    应急指挥视频调度系统可通过综合接入网关实现和办公电话网络的对接,实现通过指挥控制台、桌面式可视终端、移动单兵、车载终端等设备和办公电话系统的互联互通、共同组会。

    3.3车载调度一体机

    车载调度一体机用于实现和车载对讲网络、车载LTE专网、车载卫星网络、指挥中心融合通信平台等系统对接,实现如下业务;

    3.3.1地面指挥中心和车载指挥中心互通

    车载调度一体机和车载指挥中心通过4G网络或卫星网络实现互联互通。地面指挥中心可通过4G网络或卫星网络呼叫车载调度坐席、车载调度电话、移动单兵终端设备等设备,实现音视频调度。

    3.3.2车载指挥平台现场指挥调度

    1.

    车载调度坐席可依托于车载无线宽带专网实现对移动单兵终端的语音调度、视频调度、电话会议、群组广播、应急视频会商、群组集群消息的调度。

    车载调度坐席可实时监听现场窄带对讲机的通话内容,并可抢话发言;

    车载调度坐席可组件混合对讲组,实现窄带对讲机和移动单兵终端的混合编组对讲通信。

    应用场景

    4.1值班信息接报

    调度员可通过调度台接听值班岗位办公电话来电、移动作业岗位音视频来电、外部电话来电、实时监听对讲通话等。

    现场人员发现异常情况,可使用移动单兵终端通过SOS报警,语音报警,视频报警,消息报警等多种方式向指挥中心进行异常情况上报;

    没有配备单兵终端的人员可通过手机、座机拨打指挥中心的热线号码进行电话报警;

    指挥中心可通过调度台集中接听各不同渠道的报警来电;

    指挥中心接收到报警信息后,可通过调度台呼叫值班领导手机/领导指挥终端,汇报警情;

    指挥中心可通过语音通话、视频通话、即时消息等多种方式给值班领导汇报。

    4.2电话指令调度

    值班领导可通过手机/指挥终端给指挥中心调度员发布指令;

    指挥中心调度员可通过调度台对相关人员的手机、座机、移动单兵终端发布领导指令;

    调度员发布指令方式可以是逐个语音呼叫、群组会议呼叫、群组广播呼叫等多种方式快速传达领导指示;

    4.3视频指令调度

    值班领导可通过指挥终端给指挥中心调度员视频通话,发布视频指令;

    指挥中心调度员可通过调度台对相关人员的移动单兵终端、桌面可视终端视频通话,发布领导指令;

    或把值班领导视频推送给其他执勤人员,由值班领导直接和一线人员视频通话;

    值班领导也可直接视频呼叫现场执勤人员单兵终端、桌面可视终端实现发布视频指令;

    指挥中心调度员可任意调度视频监控图像预览,并可把调度的视频图像推送给领导指挥终端,以及现场移动单兵/车载单兵共享查看。

    4.4视频直播推送

    融合指挥系统可通过视频融合服务器实现网络视频、会场视频、监控视频的拉取,并可把实时视频通过微信、IM等手段推送给手机端和PC端直播。

    在召开应急视频会议时,方便系统外非参会方实时观看现场会议。

    紧急情况下,向系统外指定人员推送网络视频、现场监控视频。

    4.5短信指令调度

    值班领导可通过手机给指挥中心调度员发布指令,实时录音记录;

    指挥中心调度员可把领导指令内容编辑成文字指令,通过调度台对相关人员的手机群发指令消息。

    4.6文本指令调度

    在指挥过程中,值班领导和现场人员、调度台可分别通过单兵终端、调度台实现群组消息交流,在环境吵杂情况下以类微信模式在线发布指令和多方在线交流;

    群组消息交流可实现类微信功能,如文本交流,图片发送,短语音,短视频等方式,确保通信过程安全。

    4.7广域集群调度

    在指挥过程中,可由调度员把值班领导单兵和现场移动单兵划入同一对讲组,组内成员可实现一呼报应的对讲通信模式,使用习惯可对讲机相同;

    对讲范围没有距离限制,有4G网络即可实现广域对讲;

    调度台或值班领导可自建临时对讲组,召集相关人员进行私密对讲讨论,一键实现多对讲组的切换。

    4.8应急视频会商

    在指挥过程中,各级指挥中心调度员可便捷的组织临时视频会议,把现场人员单兵/手机、车载单兵终端、领导可视话机、领导指挥终端、现场监控终端、网络视频等多种终端和视频资源拉入到会议中,共同参会。突破传统视频会议只能在会议室参会的局限性。

    同时可实现现场人员/远程专家通过手机、座机等终端以语音方式入会。

    4.9GIS指挥调度

    各级指挥中心可在调度台上查看每个移动单兵/车载单兵的实时位置,并一键查看执勤人员信息,运行轨迹回放等;

    调度员可在地图上一键呼叫移动单兵/车载单兵终端,语音通话/视频通话/发布消息等指令;

    调度员可围绕报警位置圈选一定范围内的所有人员,进行快速建组,对组内成员进行快捷的集群对讲调度、视频会商调度、群组广播/会议调度、群组消息调度等。

    4.10移动执法业务

    移动执法/巡检终端支持4G集群对讲业务、实时定位回传业务、本地地图管理业务、视频实时回传、点对点视频通话、即时消息收发、图片拍传、一键报警、多对讲组一键切换等多种多媒体通信业务。

    设备规格

    5.1融合通信调度服务器

    产品概述

    融合通信调度服务器是融合指挥调度系统的核心,能够实现融合通信调度、语音调度、视频调度、宽带集群、应急广播、GIS调度等各功能模块及信息资源的接入与集中管理、统一调用,并实现与第三方音视频业务系统的智能化联动,构建智能化的便捷管理控制及扁平化的高效指挥调度平台。

    融合通信调度服务器基于标准的SIP协议,并提供二次开发接口(SDK、Webservice等)供上层业务系统集成,同时也可与第三方的音视频业务系统进行无缝对接,如与Tetra集群系统、短波/超短波系统、视频监控系统、视频会议系统、无线单兵系统、天翼对讲系统等的对接开发及业务融合。

    融合通信调度服务器支持云平台架构;采用Linux操作系统,兼容国产操作系统;支持万门级用户注册,千门级用户无阻塞并发呼叫,大容量全双工交互式会议,多级调度控制及管理,IP/数字/模拟等多路由中继,提供真正全媒体、随意调的综合指挥调度能力。

    功能描述

    • 语音调度:支持语音单呼、视频单呼、会议、热线等基本语音功能语;支持强插、强拆、监听等通话调度通能;支持无人值守、振铃组、轮巡组等呼叫中心功能。
    • 集群调度:支持基于 4/5G 公网、TD-LTE 专网的集群调度业务,终端只需按下 PTT 键即可实现一键式群组对讲;支持多组、多级别对讲; 通过网关互联,还可以实现跨系统集群调度(PDT,350M,800M,短波,超短波,PSTN线路等);支持基于集群终端的移动视频回传、图片拍传、位置回传等功能,实现指挥调度能力在移动端的延展。
    • 视频调度:通过 SIP 协议、28181 协议、RTSP等协议调度具有视频属性的调度终端(视频监控、视频会议、移动单兵等),可以把调度上来的实时视频按需转发到其他调度台和视频终端(大屏幕、移动终端、视频会议终端等),实现无缝视频协同调度。
    • GIS 调度:支持基于二维\三维地图的可视化 GIS 调度能力;地图上实时显示成员的位置和状态,并支持基于地图的点选、圈选等操作发起语音/视频单呼、会议、对讲等调度操作,实现基于位置信息的可视化调度。
    • 指令调度:指挥中心可向调度终端用户(移动终端、IP 有线终端等)发布调度指令,调度终端可对指令予以确认和回复;在强噪音干扰环境等不方便语音通信场合,指令调度可以作为语音调度的必要补充。
    • 会议调度:突破传统语音会议 “同系统”的局限性,调度语音会议可以将各类跨系统通信终端拉入到会议中,实现真正的“集中调度、集中会商”。
    • 权限调度:支持多级别权限设置,不同权限人员可而配置不同调度能力,以此保障不同业务类型调度操作的有效性。
    • 数据调度:针对物联网关汇聚的数据、其他业务系统接入数据和报警数据进行有效性分析,将必要关键信息以直观、可视化手段呈现给用户,并有效关联预案系统,辅助领导进行科学的分析与决策并提高调度时效性。
    • 可选加密:根据客户需求,支持对语音,数据通信进行加密,满足军队、公安等行业对数据安全的要求。

    5.2音视频录制服务器

    产品概述

    音视频录制服务器可将调度过程中的视频、音频和GPS位置信息进行一体化的同步录制,可以配合所有标准的SIP通信终端、SIP会议终端、H.264视频终端产品,完成实时录制、后期回放、远程管理、文件管理等多种功能,操作简捷、性能稳定、易于管理,可广泛地用于指挥调度场景下可视化信息记录与传播的需要。

    音视频录制服务器具有如下优势:

    • 标准格式

    音视频录制服务器将录制文件保存为国际标准的流媒体格式,客户端无需安装任何插件即可回放录制的文件,降低系统的安全故障和维护成本。

    • 兼容性强

    系统可广泛兼容异构通信系统的语音录制、各种协议标准的视频录制,包括但不限于H.264支持北斗定位和GPS定位的位置信息录制及轨迹回放。

    • 智能分析

    音视频录制服务器提供先进的BI分析工具,可针对录制文件提供多种统计分析模板,生成用户关注的统计数据,为指挥决策提供可靠依据。

    功能描述

    • 语音录制:可将系统内语音通话(含双向语音通话、视频会议、集群对讲等通话形式)录制成文件。支持AMR, iLBC, OPUS, GSM, PCMA, PCMU, G.722, G.726, adpcm和G.729格式的音频录制。
    • 视频录制:可将系统内调取的实时监控视频、视频会议系统会场内容、移动终端回传视频等调度视频录制成国际标准的流媒体格式,客户端无需任何插件即可远程调阅录制的视频文件。支持H.263, H.264, MP4(一般指H.264),VP8, VP9格式的视频录制;
    • 轨迹录制:可将系统内人员、车辆位置信息进行存贮和记录,可按多种条件查询历史轨迹;
    • 文件管理:可通过WEB管理端远程管理录制的音视频文件和数据文件,可根据主叫号码/被叫号码/日期等信息进行录制文件查询】,支持远程下载或播放录制的音视频文件。
    • 统计报表:可设置多种策略,生成直观的统计报表,满足管理需要;
    • 安全存储:具备完善的安全存储机制,确保存储数据安全。
    • 方式可选:支持自动录制和手工录制,满足不同业务场景需求;

    5.3视频会商服务器

    产品概述

    视频会商服务器,最多并发用户数10-20路,可以进行分组会议。最高支持1080P视频分辨率、高清晰画质和32kHz双声道、立体声CD级音质、高保真音频,并创造性的将视频会议终端与视频监控DVS/IPC同时接入,功能全面集成在一个平台上,在实现对多媒体视频的统一调度管理的同时,通过RDS服务器,又将监控系统和单兵终端集成在一起。

    功能描述

    • 最大可同时接入20路终端并发
    • 低带宽传输720P画质的画面
    • 支持SIP视讯终端、监控终端、手持终端、车载终端、可视话机等多种终端的入会
    • 支持固定会议室、临时会议室等多种会议模式
    • 支持会议邀请、禁言、踢人等会控功能
    • ※支持会议直播推流
    • ※支持多视频画面合屏,移动终端参会可有效节省带宽
    • 支持HD音频协议和立体声无损转发
    • 支持多种网络传输速率:128K-4M
    • 支持1080P格式60帧/秒编解码;
    • 支持根据带宽可自动或手动调整分辨率
    • 支持352X288(CIF)、640X480(4CIF)、704X576、720X576(D1)、1280×720(720P)、1920X1080(1080P)等各个阶层分辨率无损融合。

    5.4视频融合服务器产品概述

    产品概述

    各个行业现存视频监控系统的视频源信号制式很多,包括视频监控平台、IP数字信号、其他非标信号等,难于实现集中管理,无法实现统一调度。视频监控系统、视频会商系统、移动视频系统、直播系统等诸多视频平台更加难以实现真正的融合。视频融合服务器是一款连接不同视频源使其与视频会商、视频会议、直播平台、移动终端等视频平台互通的设备。

    视频融合服务器可以将各种视频信号、会商信号、直播信号、移动视频接入到融合指挥调度系统当中,将原本封闭的各种视频系统扩展成为指挥调度系统的子系统,实现各种视频系统之间的无缝对接与互通,为高效生产指挥和应急调度提供真正视频融合的技术支撑手段。。

    功能描述

    • 视频接入:可通过国标28181等标准接入各厂家视频监控系统,实现对不同视频源的统一调度、集中管理。
    • 视频拉流:可通过终端呼叫号码、RTMP等方式拉取直播视频流,将直播视频流转换成HTTP+FLV/RTMP流,从而将直播视频流融入视频会商、移动调度等应用场景。
    • 视频推流:可将视频会商视频流、移动终端回传视频流生成链接、二维码,通过微信等工具推送给需要加入调度的人员,对方通过链接和二维码即可拉取调度视频,协同参与调度。
    • 广域组网:视频融合服务器可以借助融合指挥调度系统的分布式组网特点,在更广范围内实现跨地域的联合组网,将多个视频监控网络互连到一起,成为统一的视频通信网络;

    5.5综合接入网关

    产品概述

    综合接入设备系列是融智通通信针对特殊应用开发的产品,采用业界流行的芯片技术,单台设备集各类通讯接口于一身,含E1、FXO/FXS、GSM/CDMA/WCDMA、集群接口/车台/手台、PTT接口、音频/短波/超短波、E&M接口、磁石接口、SIP、IMS接口,支持 MIPs嵌入版,支持最大4个E1/T1、96路GSM/CDMA/WCDMA、192路FXO/FXS、128路SIP中继、48路PTT、96路磁石、96路EM、48路音频接口等。主要应用于IPCC、IP调度、统一通信等一些特定行业。

    信令协议

    • ·信令:7号SS7、PRI、一号R2、CAS、Q.SIG、V5.2、DPNSS;
    • ·VoIP协议: SIP和IMS;
    • ·语音编解码:Codec:G.711 U-Law and A-Law, G.711 Appendix 1,, G.729 Annex A and Annex B, G.726-16,G.726-32;
    • ·传真协议:T30、T38、透传;
    • ·网络协议:IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、PPPOE、SNMP、Diff-Serv
    • ·语音处理技术:语音激活检测(VAD) 、舒适噪音生成(CNG)、回声消除G.168 128ms等。

    5.6对讲接入网关

    产品概述

    MG-P04集群对讲网关是融智通推出的一款功能强大的语音接入设备,将传统制式的对讲集群系统融合进入智慧融合调度系统,实现基于IP的调度终端与传统对讲机之间的双向语音通信功能,打通包括模拟、TETRA、GOTA数字集群等不同制式形成的信息孤岛,实现指挥中心与现场人员的双向语音通信功能。网关部署简单,使用方便,可达到即插即用的效果。集群对讲网关采用电信级产品设计方案,有着强大组网能力和声音处理能力,采用微电脑芯片技术及电子开关技术,各路控制相互独立,切入、切出音频信号操作灵敏,最多可实现4路对讲同时接入。设备提供1-4路对讲机接口,采用专业航空插头,配置专业对讲机控制线缆,兼容摩托罗拉、建伍等主流对讲手台和车载电台。

    产品特点

    • 可以对接常规对讲、传统模拟和数字集群网络
    • 最大支持4个不同频点接入
    • MAP27协议支持,模拟集群单呼、组呼
    • 高效的语音算法,实现清晰的语音质量
    • 采用先进的噪音消除技术
    • 良好的兼容性,支持摩托罗拉、建伍等市场主流品牌对讲机
    • 多种拨号、收号规则配置
    • 多路电话接入处理能力
    • 自适应VOX(语音激活),灵敏度可调
    • 输入输出音量可调
    • COR、PTT有效信号可用户设置

    设备外观

    集群对讲网关采用标准1U 19英寸机架式设计,方便上架安装,MG-P04系列分别有1-4口无线端口组成,提供1-4路的集群对讲接入功能,用户可根据自身项目情况,灵活配置不同型号的集群网关设备。

    集群网关前面板示意图。

    设备规格

    型号MG-B04
    接口4个6针航空接口(即支持传统对讲4个对讲组连接)
    协议RFC3261、RFC2543
    语音编码G.711/G.729/G.723
    集群参数MAP27(支持模拟集群单呼、组呼)
    电台控制PTT、 VOX、 COR
    信噪比≥70dB(不计电话线路噪音)
    侧音抑制≥45dB
    电源220V 50-60Hz 10W
    物理19英寸1U机架式硬件 尺寸 长420mm 宽240mm 高45mm
    质量3.5Kg
    环境温度10℃~35℃
    湿度8%~ 90%
    最小通风空间6.4cm

    5.7音频接入网关

    产品概述

    MG-B02音频接入网关是融智通公司推出的语音网关系列产品,是一款用于连接音频输入、输出设备,并进行VOIP语音转换的通信网关设备。支持各种主流的音频输入、输出接口,可将各种制式的广播系统、电话会议系统接入智慧融合调度系统,打通调度系统与传统广播、会议室音响调音系统、电话会议系统之间的壁垒,实现远程广播、语音采集、电话会议等业务需求。

    MG-B04音频接入网关采用电信级产品设计方案,有着强大组网能力和声音处理能力,采用微电脑芯片技术及电子开关技术,各路控制相互独立,切入,切出音频信号操作灵敏,最多可实现2路语音的输入或输出。

    产品特点

    • 提供多种音频物理接口
    • 高效语音算法,保证清晰的语音质量
    • 先进的噪音消除技术
    • 兼容市场主流厂家设备
    • 多种配置,可人工、自动切入会议
    • 多路电话(SIP、 PSTN、 GSM等音频)接入处理能力
    • 容量:同时可输出两路音频?
    • 语音编码:G.711/G.729/G.723
    • 管理控制:WEB网页管理
    • 1U标准化设计节省部署空间
    型号MG-B04
    容量2路音频输入或输出
    协议RFC3261、RFC2543
    接口2个RJ11 FXO电话接口, 2个IP接口, 4路TS(大二芯)
    语音编码G.711/G.729/G.723
    管理控制WEB网页管理
    音频输入输出TS 10Ω 平衡 0dBu 6.35mm二芯插头
    频响300Hz—3KHz
    失真≤1%
    信噪比≥70dB(不计电话线路噪音)
    侧音抑制≥45dB
    电源220V 50-60Hz 10W
    物理19英寸1U机架式硬件
    净重3.5Kg
    环境温度10℃~35℃
    湿度8%~90%
    最小通风空间6.4cm

    5.8智能指挥终端

    • 硬件平台:MT6765,P35 2.3GHz八核(Eight-Core)
    • 软件平台: Android8.1
    • 频段:GSM/WCDMA/TD-SCDMA/TDD-LTE/FDD-LTE
    • LCD尺寸/分辩率:TFT 5.7 FHD+ IPS 1080*2160
    • 摄像头:前摄800W  后摄1600W
    • 内存: 6+128GB
    • 电池容量:9000mAh
    • 待机时间:900小时/900H
    • 通话时间:18小时/18H
    • 充电时间:5小时/5H
    • 尺寸:L172.0*W78.8*H18.8MM
    • 重量:398g
    • 颜色:黑色
    • 防水等级:IP68
    • 喇叭:S1524 BOX喇叭
    • 充电接口:type-c 接口
    • 耳机接口:type-c转3.5/M6接口耳机
    • 强光手电:支持
    • 收音机:支持
    • GPS定位/GPS/北斗/格洛纳斯/伽利略 BT/WIFI/GPS三合一天线
    • 距离感应:支持
    • 亮度感应:支持
    • 电源呼吸指示:支持
    • 指南针:支持
    • 陀螺仪:支持
    • 气压海拔:支持
    • 红外遥控:支持
    • USB OTG:支持
    • 座充:支持
    • 磁吸充电:支持
    • 指纹识别:支持
    • NFC:支持
    • POC对讲:支持
    • 外接摄像头:支持
    • 硬对讲/PTT:支持
    • 卫星通话:支持【选配】
    • 一维/二维码描述:支持【选配】

    5.9智能单兵终端(双模)

    • 对讲功能:DMR数字模拟二合一,专为公网对讲预设POC键,支持标准定义的所有语音和数据业务,以及各种加密方式,
    • 高功率:4W,低功率2W,U段400-470MHz,V段136-174MHz,警用350-400MHz;
    • LTE公网: LTE 中国移动/中国联通/中国电信
    • 主屏尺寸: 4.0英寸,多点触摸
    • 触摸屏: 电容屏,5点触控,支持手套,手势和雨水操作功能;
    • 主屏材质: IPS高清硬屏
    • 主屏分辨率:分辨率(640*1136)
    • 网络类型:双卡双待,标配两张Micro Sim卡一张T卡,
    • 网络模式: GSM, WCDMA, EVDO,TD-SCDMA,TDD/FDD-LTE
    • 数据业务:LTE CAT4/HSPA/TD-SCDMA/1xEV-DO/EDGE/GPRS
    • CPU频率:MTK,八核2.0GHz
    • 机身内存: 64GB ROM+4GB RAM
    • 电池容量: 7.6V锂聚合物2500mAH,可快速更换;
    • GPS导航: GPS/BEIDOU/GLONASS
    • 快速充电:支持2A快速充电,电池装配方式 可更换电池
    • Mic降噪功能:双硅Mic设计,保持恶劣环境下语音清晰
    • 三防功能:支持IP68
    • 摄像头像素:前:500万像素 后:1300万像素
    • 功能:集群对讲、视频通话、IM即时消息、GIS地图、VOIP语音通话等。

    5.10智能单兵终端(单模)

    • 主屏尺寸:4寸IPS
    • 主屏分辨率:640*1136
    • 触摸屏:电容屏,5点以上,支持手套触摸
    • 支持频段:4G全网通
    • 操作系统:andriond 9.0
    • CPU型号:MTK6739
    • CPU频率:1.3G,四核
    •  机身内存:2GB+16GB
    • 存储卡:双T卡,扩展128G
    • 喇叭:2W
    • 电池装配方式:可快拆
    • 电池容量3.8V:5000MAH
    • 电池容量7.6V:2300MAH
    • 前摄像头:5M
    • 后摄像头:13M

    5.11多媒体调度台软件

    多媒体调度台软件可实现语音、视频、GIS、IM即时消息等多媒体调度功能。支持多调度界面:语音调度界面、视频调度界面、GIS调度界面、宽带集群调度界面等;支持界面自定义显示的功能,并可定制调度台界面。

    • 基于B/S架构设计,可通过浏览器登录。
    • 调度软件支持语音调度功能、视频调度功能、视频会商功能、IM即时通信功能、GIS调度功能。
    • 语音调度功能:音视频单呼、强插、强拆、监听等;
    • 视频资源统一监控功能:可集中调度监控终端、手机终端、4G单兵终端等各种视频设备回传的图像在一个界面显示;
    • 视频会商功能:可召集调度台用户、移动终端用户、可视话机用户、监控终端、IP电话等各种音视频设备参加视频会议,并支持会商控制功能;
    • 集群对讲调度功能:调度台应支持对讲组管理功能,可实现和4G对讲终端/常规对讲系统/IP话机的半双工对讲通信,支持不同类型终端的混合编组对讲;
    • 会议调度功能:一键发起会议、会议邀请、禁言、踢人、会议室状态监控等;

    地图调度功能:移动终端定位、基于GIS界面进行语音单呼/视频呼叫、圈选会商、查询检索、轨迹回放等。

    5.13三屏调度台

    技术规格:

    序号项目名称描述备注
    1显示屏3块15.6寸可折叠显示屏
    2外置接口USB口*4
    3LAN口*1
    4HDMI口*1
    53.5mm麦克风口*1
    63.5mm耳机口*1
    7无线功能100Mbps
    8传输速率802.11b  802.11g  802.11n  802.3
    9网络标准实现 wifi 覆盖,IEEE 802.11 b/g/a
    10Wifi支持 Wi-Fi 安全访问协议认证/加密方式
    11认证加密全网通4G制式
    12网络制式CPU:Intel  I7  5500U;
    13内置工控机显卡:集显;
    14内存:DDR3L 16G;
    15硬盘:SATA  1T;
    16操作系统:Windows7以上。

    5.14 KA自动对星终端

    技术规格:

    序号项目名称描述备注
    1天线面积50cm x 50cm, 由4块边瓣组成,碳纤维反射面材料;
    2频率发送: 29.4~31GHz 接收: 18.7~21.2GHz;
    3传输速率上行不小于10M/s,下行不小于40M/s;
    4对星系统支持一键寻星,可实现按键一键找星功能;
    5方位全方位360度旋转,寻星时可任意摆放,不要求朝南摆放;
    6俯仰角俯仰调制范围大于﹣10°~90°,在高纬度和低纬度的地区也可以使用;
    7功率超低功耗,系统功耗小于60W;
    8供电独立直流供电系统,满足客户野外全功率使用不小于5h;
    9重量总体重量不超过12kg。

    5.15临时部署式4G基站

    技术规格:

    序号项目名称描述备注
    1工作频段TDD-LTE:560~600MHz
    2工作带宽5MHz/10MHz/15MHz/20MHz
    3容量最大支持并发用户数量200用户
    4配比数据上下行配比:支持8:2的上下行配比
    5发射功率基站的最大发射功率可达2×20W,接收灵敏度-102dBm
    6供电电压直流DC20V~60V宽范围
    7功率平均功耗120W
    8重量基站重量不大于10kg

    5.16?585M便携箱式4G基站

    技术规格:

    序号项目描述备注
    1功能特性多链路数据上传:支持4G公网全网通,4G政务专网1.4G/1.8G,卫星链路传输内置工控机,指挥调度同时可进行信息数据处理便携式一体化设计,带拉杆有滚轮,方便移动,布设快捷便携式4G一体化基站具有易操作、易维护,能够快速的建立、部署、组网箱体内部高集成度的模块化设计,采取通道化散热设计,提高设备运行可靠性能操作界面友好、直观,硬件系统连接端口简洁,所有接口标准化、模块化,并能兼容现有的各种通信系统采用航空插头设计,连接安全可靠本机图像存储,支持数据快速提取设备预留卫星通道接口、标准RJ45以太网接口等多种对外通讯的接口采用工业级模块化结构设计,抗干扰性能强具备心跳功能,保证设备的正常稳定工作支持单向语音监听、双向语音对讲、混音内置大容量锂电池,保证4小时续航能力最大支持并发数64用户最大数据吞吐率(20M带宽)下行100Mbps /上行50Mbps箱体尺寸 (613±10)mm×(488±2010)mm×(262±10)mm(长×宽× 高)箱体便携性手提式箱体(自带拉杆和地轮)工作温度:优于-30℃~+70℃; 工作湿度:优于10%~90%,无凝露屏幕尺21.5英寸,嵌入在集成箱体内,分辨率1920×1080,比例16:9最大输出功率2*20W上下行时隙配比2:2(1:3可选)同步精度0.1ppm供电方式外 接 :DC48V /AC 100~240V 内置:电池可持续运行4小时最大功耗<150W环境温度-40~+85°C环境相对湿度5%~95%防护等级IP66

    5.17背负式4G基站

    技术规格:

    序号项目描述备注
    1功能特性基集成化设计,单基站集成核心网、基带单元、射频单元于一体;频段:1785-1805M频段;外挂可拆卸电池设计,双电池位,互相备份,同时支持外接电源供电;可选4G公网通上联,方便前端数据回传,也支持IP 接口与卫星接口对接;支持语音、视频、数据、集群、调度等多种应用业务;小型化背负式设计,小巧轻便,配备背负支架;容量指标:最大支持载扇数1CS最大支持载波数1最大支持用户数并发用户数32个,在线用户数200个载波带宽10M/20M最大数据吞吐率(20M带宽) 下行100Mbps/上行50Mbps环境温度-20~+60°C环境相对湿度5%~95%防护等级IP66最大输出功率5W上下行时隙配比1:3(2:2可选)同步精度0.1ppm供电方式DC12V /AC 100~240V最大功耗<80W电池容量150Wh*2续航时间4小时


    5.18便携式4G公网应急覆盖基站

    技术规格:

    序号项目描述备注
    1工作制式FDD
    2工作频段Band3:上行1710MHz-1785MHz,下行1805MHz-1880MHz
    3工作带宽5/10/15/20 MHz
    4发射功率43dBm/天线
    5接收灵敏度-102 dBm
    6同步方式GPS
    7回传方式1 x 光口 (SFP)1 x RJ-45 以太网接口(1 GE)
    8MIMODL 2 x 2
    9内置基站尺寸430 mm (H) x 275 mm (W) x 113 mm (D)
    10天线类型外置高增益天线(兼容mini-DIN型接口)
    11功耗典型功耗< 200W,额定功耗< 250W
    12电源48V DC,AC转48V DC电源适配器(适配多国标准)
    13重量内置基站约12 kg
    14MTBF≥ 150000小时
    15MTTR≤ 1小时
    16遵循协议3GPP Release 9
    17最大吞吐量20MHz: 下行150Mbps/上行50Mbps 10MHz: 下行75Mbps/上行25Mbps
    18业务能力256个业务并发用户
    19QoS控制3GPP standard QCI
    20调制方式上行:QPSK、16QAM下行:QPSK、16QAM、64QAM
    21语音解决方案VoLTE、CSFB
    22流量卸载本地卸载
    23SON自配置、ANR、PCI冲突检测
    24小区干扰检测支持
    25RET支持
    26RAN共享MOCN
    27网管接口TR069
    28操作维护支持远程/本地维护,基于SSH协议
    支持在线状态管理
    支持性能统计
    支持故障管理
    支持配置管理
    支持本地或远程软件升级和加载
    支持日志
    支持连通性诊断
    支持自启动自配置开局
    支持告警上报

    5.19 5G CPE

    技术规格:

    序号项目名称描述备注
    1移动网络5G/4G
    2组网模式SA/NSA
    3通信标准3GPP Release15
    45G传输速率2.0Gbps/500Mbps(理论值,实际速率以运营商为准)
    55G频段5G 全网通(n41/n78/n79)
    64G传输速率1.0Gbps/150Mbps(理论值,实际速率以运营商为准)
    74G频段4G全网通(B1/3/5/7/8/18/19/20/28/32/34/38/39/40/41/42/43)
    8WIFI速率双频并发,最高1167Mbps
    9传输标准802.11 ac/a/n 2×2 & 802.11 b/g/n 2×2,MIMO
    10WIFI频段2.4GHz & 5GHz
    11天线类型内置/外置双频Wi-Fi天线(根据产品类型)
    12LED灯5G/4G/Wi-Fi
    13CPU巴龙5000多模芯片,MT7621A\7612E\7603E
    14网口WAN:1个千兆网口,LAN:4个千兆网口
    15USIM接口支持USIM标准卡,尺寸为25mm×15mm
    16天线形式根据产品类型内置或外置
    17重量400克
    18尺寸250x153x48mm (不包括天线)
    19功耗<24W
    20AC/DCAC:100V-240V 50Hz/60Hz,DC:12V/2A
    21工作温度-40℃~50℃ (不同型号不同)
    22存储温度-40℃~+70℃
    23湿度5%~95%(非凝结)
    24按键复位键/电源键/WPS按键

    5.20 MESH功能的5G CPE

    技术规格:

    序号项目名称描述备注
    15G内置5G无线路由模块,5G 可支持频段: N1/N2/N3/N5/N7/N8/N12/N20/N25/N28/N38/N40/N41/N66/N71/N77/N78/N79;
    2支持5G,具有5G CPE的功能
    3MESH频段540MHz
    4带宽5 / 10 / 20MHz
    5通信速率用户速率为1~40Mbps(与距离和带宽模式相关)
    6发射功率最大29dBm,1dBm可调
    7调制方式DSSS/OFDM
    8载波调制BPSK/QPSK/16QAM/64QAM(自适应)
    9接收灵敏度-98dBm
    10供电电压9V~24V
    11工作温度-30~70℃
    12其它功能特性电池供电、电池可更换
    13多跳能力
    14全向天线,增益不小于5dBi,长度0.64m,专网使用
    15支持基于IP体系的无中心、分布式无线自组织构架
    16自恢复、高抗毁、个别终端损毁不会影响网络正常运行
    17可扩展性强,节点可动态加入和退出
    18链路保持:在网络拓扑渐变过程中路由平滑切换,从而保持业务不中断传输

    5.21 MESH中继(公专网)

    技术规格:

    序号项目名称描述备注
    1MESH频段专网540MHz、4G、5G公网
    2带宽5 / 10 / 20MHz
    3通信速率用户速率为1~40Mbps(与距离和带宽模式相关)
    4发射功率最大29dBm,1dBm可调
    5调制方式DSSS/OFDM
    6载波调制BPSK/QPSK/16QAM/64QAM(自适应)
    7接收灵敏度-98dBm
    8供电电压9V~24V
    9工作温度-30~70℃
    10其它功能特性电池供电、电池可更换
    多跳能力
    全向天线,增益不小于5dBi,长度0.64m,专网使用
    支持基于IP体系的无中心、分布式无线自组织构架
    自恢复、高抗毁、个别终端损毁不会影响网络正常运行
    可扩展性强,节点可动态加入和退出
    链路保持:在网络拓扑渐变过程中路由平滑切换,从而保持业务不中断传输
    支持专网、公网

    5.22MESH单兵图传

    技术规格:

    序号项目名称描述备注
    1MESH频段540MHz
    2频宽5/10/20MHz
    3通信速率用户速率为1~40Mbps(与距离和带宽模式相关)
    4发射功率最大29dBm,1dBm可调
    5调制方式DSSS/OFDM
    6载波调制BPSK/QPSK/16QAM/64QAM(自适应)
    7接收灵敏度-98dBm
    8供电电压9V~24V
    9工作温度-30~70℃
    10其它功能特性提供一路模拟视频接入;
    提供一路双向语音接入,支持双向语音通信;
    采用H.264视频压缩技术及G.711/G.726音频压缩技术;
    电池供电、电池可更换
    多跳能力
    全向天线,增益不小于5dBi,长度0.64m,专网使用
    支持基于IP体系的无中心、分布式无线自组织构架
    自恢复、高抗毁、个别终端损毁不会影响网络正常运行
    可扩展性强,节点可动态加入和退出
    链路保持:在网络拓扑渐变过程中路由平滑切换,从而保持业务不中断传输

    5..23无线视频头盔

    技术规格:

    序号项目名称描述备注
    1功能特性内置摄像头,照度彩色0.2Lux,黑白0.1Lux摄像头;
    2采用H.264视频压缩技术及G.711/G.726音频压缩技术;
    3音视频信号压缩后生成复合的H.264码流,保持音视频的播放实时同步;
    4内置耳机麦克风,支持单向语音监听、提供双向语音对讲;
    5支持无线码流动态调整、视频参数动态设置功能;
    6支持分辨率、帧率、码流等编码参数调节;
    7支持专网585MHz、公网及WiFi通信
    8支持本地SD卡存储。

    5.24?公网4G临时布控球机

    技术规格:

    序号项目名称描述备注
    1基本参数存储:128G SD卡存储;1M码率存储时 间为120小时;
    2视频编码格式:H.264;
    3视频分辨率:最大支持1920*1080
    4传感器类型:1/2.8英寸 CMOS
    5帧率:1-30fps
    6最小照度:0.05Lux@F1.4 (彩色),0.005Lux@ F1.4 (黑白)
    7焦距: 5.5mm~110mm
    8变倍系数: 20×光学变焦
    9光圈:自动/手动
    10功能特性:超级宽动态、透雾、高帧率
    11摄像机传感器类型:1/2.8″ Progressive Scan CMOS
    12扫描系统:逐行扫描
    13同步方式:内同步
    14分辨率:50HZ:25fps(1920×1080) 60HZ:30fps(1920×1080)
    15最低照度:彩色:0.05Lux @ (F1.4,AGC ON);
    16黑白:0.005Lux @(F1.4,AGC ON)
    17信噪比:>50dB
    18传感器类型:1/2.8″ Progressive Scan CMOS
    19扫描系统:逐行扫描
    20镜头焦距:5.5-110mm,20学变倍
    21光圈: F1.6-F3.5
    22变倍速度:大约3.8秒(光学,广角-望远)
    23聚焦模式: 自动/手动/一次聚焦
    24日夜模式: 自动/彩色/黑白
    25电子快门: 1/1秒 ~ 1/30,000秒
    26云台左右旋转范围:360°
    27水平速度: 水平键控速度:0.05°-100°/s速度可设;水平预置点速度:150°/s
    28垂直范围: -20°- 90°
    29垂直速度: 垂直键控速度:0.05°-90°/s,速度可设;垂直预置点速度:120°/s
    30其他工作温度和湿度:  -30℃ ~ 60℃,小于90%RH
    31电源供应:DC12V±10%
    32防护等级:IP66
    33功能特点支持运营商全网通公网网络接入;
    支持GBT28181协议 图像分辨率最大支持1920*1080 ,可向下兼容;
    720P,4CIF,CIF多种分辨率 采用高效红外阵列灯,低功耗,照射距离不低于 100米;
    IP66,提手式设计,携带方便;
    强磁底盘设计,自带三角支架,方便架设,可快速安装、拆卸
    自带红外,在低照度下可自动开启,自带电池,持续工作时间不低于8小时;



    5.25 585M 4G Mini CPE

    技术规格:

    序号项目名称描述备注
    1通信制式TD-LTE
    2通信频段575-595MHz
    3发射功率200mW
    4网络接口提供1路网络接口,其中一路支持LAN/WAN复用;
    5WIFI功能支持WIFI功能;
    6供电电池供电、USB口充电、供电电压DC 5V;
    7体积体积128*70*24mm;
    8天线天线内置、方便携带;
    9其他功能内置防火墙,支持站点控制,支持MAC 过滤,支持访问控制。

    5.26腰夹式单兵图传

    技术规格:

    序号项目名称描述备注
    1供电电压外接供电电压DC 5V,内置电池供电
    2额定功率8W
    3功能特性腰挂式单兵集音视频采集、编码、存储、传输于一体
    支持外接充电宝供电;
    至少提供一路视频输入、支持双向语音对讲、支持多终端语音会商
    采用H.264视频压缩技术及G.711/G.726音频压缩技术
    支持本地视频存储、本地抓拍图片存储
    支持585MHz
    音视频可与多媒体调度指挥平台互通

    5.27高精度4G公网定位终端

    技术规格:

    序号项目名称描述备注
    1主屏5.0英寸、高清硬屏、分辨率(720*1280)HD
    2SIM卡类型单标准Micro Sim卡
    3网络模式GSM, WCDMA,EVDO,TD-SCDMA,TDD/FDD-LTE
    4数据业务LTE CAT4/HSPA/TD-SCDMA/1xEV-DO/EDGE/GPRS
    5支持频段LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B17/B20/B28AB
    6理论速率下行:150Mbps 上行:50mbps
    7操作系统Android 8.1、MTK6762,八核2.0GHz
    8内存32GB ROM+4GB RAM
    9存储卡支持外部T卡,可扩展至128GB
    10电池容量3.8V锂聚合物5700mAH(防爆电池4800mAH)
    11尺寸L152*W82*H18mm
    12重量317g
    13摄像头前500万像素,后1300万像素
    14WLAN功能支持2.4G/5.0G双模WIFI
    15数据接口USB 2.0\TYPE-C标准接口,支持2A充电
    16高精度定位AGPS+GPS+GNSS+BDS+GLL(同时定位),支持千寻差分定位,UBLOX等高精度模块,精度可达亚米级
    17三防功能支持IP68级防水,IP68级防尘,专业防震
    18工作温度-20℃-+60℃
    19储存温度– 20℃-+70℃

    5.28移动电源箱

    技术规格:

    序号项目名称描述备注
    1电池容量1200wh
    2输出电压交流:   AC220v
    DC输出: DC12.6v/4路 ,DC5v/4路
    DC9v,DC12v,DC16v,DC19v各1路
    3输出功率交流:AC220V  300W持续
    DC12.6v:4路输出总功率100W
    DC5v: 4路输出总功率60W
    DC9v:45W
    DC12v:120W
    DC16v:64W
    DC19v:62W
    4接口定义AC:防水翻盖插座
    DC12.6v:2针塑胶插座
    DC5v:USB接口
    DC9v:2针φ16防水航插2正1负
    DC12v:2针φ20防水航插2正1负
    DC16v:3针φ16防水航插2正1负
    DC19v:4针φ16防水航插3+4正1+2负
    5充电市电充电、油机充电
    6显示屏LCD液晶显示电池电量
    7尺寸458x347x204mm
    8工作温度-20℃ ~ 45℃
    9存储温度-25℃ ~ 50℃
    10产品形态可拆分便携拉杆箱式

    5.29移动UPS

    技术规格:

    序号项目名称描述备注
    1产品尺寸372(长 )*  198(宽)* 303(高)mm
    2输入电压(VDC)10.5V-15V
    3输出电压(DC=12V 时)220VAC±5?
    4输出频率 (Hz)50Hz±5?
    5开机空载电流<0.8A
    6持续最大输出功率1200W
    7输出波形纯正弦波
    8谐波<5%
    9转换效率最大 93? 以上
    10显示屏交流输入输出与电压负载容量、频率
    11逆变器保护输入欠压、过压、防反接保护;输出过载、过温、短路保护
    12交流充电参数输入:AC100V-240V;输出:14.6V/15A
    13直流充电参数输入:12V-40V;输出:14.6V/15A
    14太阳能充电太阳能板参数:18V/150W( 选配)
    15内置电池参数12.8V/50AH 铁锂电池
    16运行环境温度-10℃ – +40 ℃
    17贮存环境温度-20℃- +70 ℃
    18重量19.25KG

    5.30无人机

    技术规格:

    序号项目名称描述备注
    1轴距对称电机轴距:1340 mm;
    2尺寸外形尺寸:530mm×530 mm×720 mm(机臂、GPS 支架均折叠);
    3箱体尺寸外包装箱尺寸:620 mm×620 mm×850 mm;
    4螺旋桨尺寸螺旋桨尺寸:32寸;
    5整机重量整机重量:8.2 kg;
    6空载悬停时间空载悬停时间:72分钟;
    72kg标准负载悬停时间2kg标准负载悬停时间:62分钟;
    860分钟空载航时电池重量60分钟空载航时电池重量:10.5kg;
    9推荐最大起飞重量推荐最大起飞重量:22kg;
    10悬停精度悬停精度(P-GPS)垂直:±0.5 m,水平:±1.5 m;
    11最大旋转角速度 俯仰轴最大旋转角速度 俯仰轴:300°/s,航向轴:150°/s;
    12最大俯仰角度最大俯仰角度:25°;
    13最大上升速度最大上升速度:4m/s;
    14最大下降速最大下降速:3 m/s;
    15最大可承受风速最大可承受风速:8 m/s;
    16最大水平飞行速度最大水平飞行速度:1.5m/s(无风环境);
    17飞控系统飞控系统:A3 Pro;
    18工作环境温度工作环境温度:-30℃ 至 40℃;
    19飞行模式无人机应能根据需要机动飞行部署到指定地点,并能随时变换部署的位置;
    无人机除了支持遥控器手动飞行控制模式外,支持航线规划自动飞行控制模式;

    5.31 DMR室外型同频同播基站

    技术规格:

    序号项目描述备注
    1接口类型电源、网络接口(RJ45)、天线接口(N型)
    2防水等级IP54
    3供电AC 110V-220V
    4安装方式壁挂式
    5功能特性支持标准SIP协议支持有线IP、互联网专线、4G无线链路、微波链路、卫星链路组网。符合DMR标准,支持单呼、组呼、全呼、短消息、定位等语音和数据业务。内置电源、双工器及合分路设备。数模自适应,支持数模互通。支持内置双载波收发模块、功放模块。最大支持4路数字通道或2路模拟通道。具有状态指示灯,不少于10个,能够显示电源、工作信道、工作时隙、链路状态、同步状态、报警等;具有OLED显示屏,能够显示电源、工作模式、工作频率、功率、接收/发射信号强度等;具有全数字键盘,可现场手动配置工作频率、功率、静噪、IP地址
    6性能指标频率:136-174、350-400、400-423.5MHz信道间隔:25KHz/12.5KHz调制模式:4FSK频率误差:±0.5PPm接收灵敏度:≤-120dBm发射功率:0-30W可调
