客车运行安全监控系统(TCDS)实时数据接入系统的结构设计和工作流程。该系统采用移动GSM公网和GSM-R相结合的方式,保证青藏车运行过程实时监测数据的连续传输。客车行车安全监测设备能对运行中的客车进行安全监测和诊断,得到实时的诊断结果,同时大量监测对象的过程数据也保存在车载设备中。

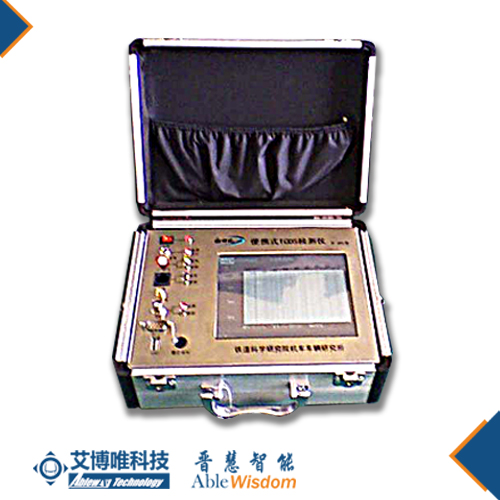

在分析应用需求的基础上,艾博唯与北京铁路科学设计研究院合作,提出了车载监测数据通过网络进行传输的详细方案,并成功实现了仪器的生产。该仪器主要技术指标:
液 晶 屏:6.4″TFT彩屏,分辨率(640×480)
CPU 主板:研华PCM-9375,嵌入式低功耗板载AMD Geode LX800 CPU,up to 500MHz
内 存:128MB
存储设备:CF卡 SimpleTech 128MB
触 摸 屏:6.4″四线电阻式
接 口:1×RS232、1×PS/2、1×10/100Mbps、1×USB、1×AP、1×GP.
·产品规格
结 构:不锈钢面板,PVC机箱
安 装:嵌入式
电 源:充电器,AC220V-DC12V;蓄电池;开关电源 DC12V-5V
总体尺寸:长250×宽190×高140mm
净 重:3.5公斤
·应用环境
工作温度:0℃~50℃(32~122℉)
储存温度:-20℃~80℃(-4~140℉)
工作湿度:上限0~50℃ (当相对湿度 <90%RH时=
储存湿度:上限80℃ (当相对湿度<95%RH时=
震 动:10~55Hz 位移幅值0.075mm 55~150Hz 峰值加速度10m/s2
冲 击:冲击加速度300m/s2,持续时间11ms,半正弦波
·LCD规格
显示类型:6.4″TFT彩屏
分 辨 率:640×480
亮 度:250cd/m2
工作温度:0~50℃
LCD 寿命:50,000(小时)
背光寿命:30,000(小时)
·触摸屏规格
类 型:四线电阻式
敲击寿命:30万次
笔划寿命:30万次
控 制 器:USB interface,触摸延迟时间<8ms
·相关软件
操作系统:WINCE
1、控制采集部分:采用研华嵌入式主板PCM-9375,利用其串口连接A/D芯片和压力传感器,来实现检测。
2、人机界面:6.4寸液晶显示屏,显示实时采集的数据曲线,人机对话采用触摸屏操作,简单易行,界面友好,便于操作人员迅速掌握。
3、数据存储:用电子盘,防震,防潮,坚固易用。
4、便携性和稳定性:手掌大小的cpu卡和超薄液晶显示器是整机尺寸书本大小而利于携带。而整机存储介质采用Compact Flash和SODIMM内存,是数据存储更加稳定。同时,用户的数据可以随时通过USB备份存储到U盘等usb设备。
